單面立式全自動平衡機

集智該款單面立式平衡機適用于汽車柔性飛輪等具有中心孔的，直徑φ200-φ450mm的薄壁盤類零部件；單面平衡、沖孔修正、快速換型，參數化調整，操作簡單，兼容性強。

全國熱線

180-6987-3023

應用范圍: 集智該款單面立式平衡機適用于汽車柔性飛輪等具有中心孔的，直徑φ200-φ450mm的薄壁盤類零部件；單面平衡、沖孔修正、快速換型，參數化調整，操作簡單，兼容性強；適用于離合器壓盤、飛輪、法蘭,皮帶輪等動平衡的校正。

產品·特點

Product features

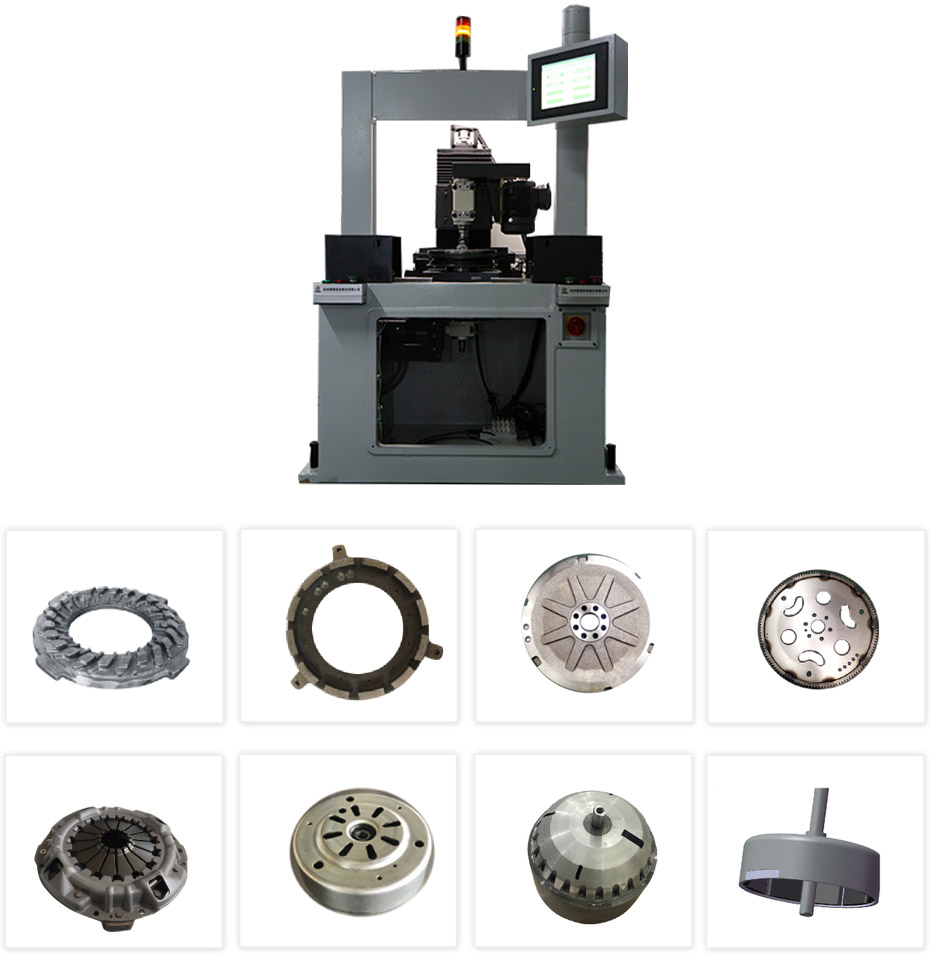

工件·實例

EXAMPLES OF WORKPIECE

立式全自動平衡機

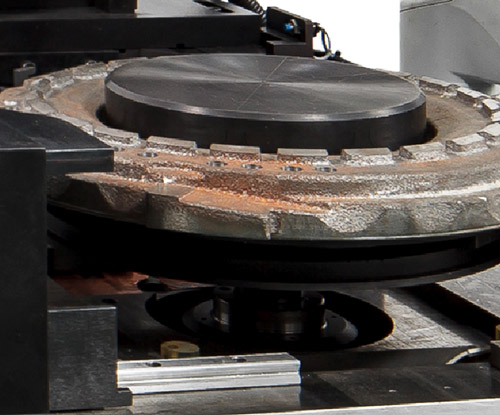

測試機構TESTING MECHANISM 測試時間8～15秒 周向重復定位精度可達 4gcm 最小可達剩余不平衡度 ≤0.5gmm/Kg 測量轉速400～900rpm 立式硬支撐測量 帶防護，支持快速換型

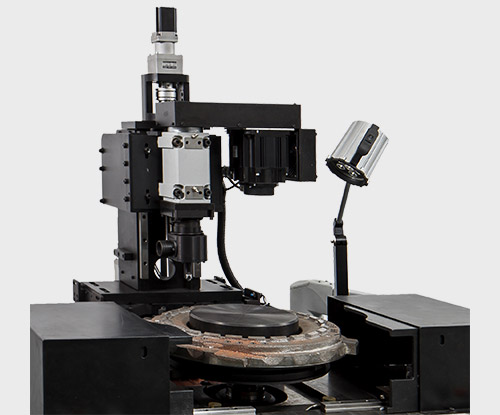

切削加工機構 Cutting mechanism 采用鎢鋼直柄麻花鉆頭 一次去重率可達90%以上 剩余不平衡量小 帶有吸塵排屑裝置 采用平衡切削力機構，防止切削時轉子受力位移

技術·參數

technical parameters

項目	配置參數
設備名稱	單工位沖孔全自動平衡機
型號	BPCDC-1W-B
主要部件配置	氣缸: SMC/Air TAC 伺服電機: Mitsubishi 傳感器: KEYENCE,科瑞觸摸屏: KEYENCE VT3 控制PLC: KEYENCE KV-3000 氣液增壓缸: TOX
轉子適用范圍	撓性飛輪等轉子厚度: ≤4mm 轉子直徑: ≤Φ500mm
平衡轉速	500-900rpm
切削方式	沖孔
電源	AC380V
氣源	0.4~0.6Mpa
允許初始不平衡量
工作節拍	約40s
剩余不平衡偏心量	優于國標 G6.3
體積	1100 x 1200 x 2200 mm
選配功能	1、可增加機械手對工件進行自動搬運； 2、可與現場Mes系統連接； 3、可增加掃碼追溯功能；
